一 系統現狀及存在的問題

1、 數據保護不全面，沒有覆蓋所有重要業務系統

2、  數據備份機制缺失，系統維護風險過大

3、  信息化基礎平臺彈性不足，資源利用率不高

4、  應用必須部署在老版本的操作系統上

5、  業務系統部署分散，管理維護困難，設備生命周期

二 項目建設目標

在數據集中備份存儲的整個建設中，后續將朝著“數據橫向分流集中、二維集中備份存儲”的模式進行部署構建。

1、 采用集群、存儲鏡像等手段對廠區的文件服務器進行重新構建部署，將數據進行集中性的存儲，以此提高數據的可用性及可靠性；

2、 在本期項目中對生產自動化集群、以及后續上線的配套業務系統、各生產車間自身使用到的配套服務器數據進行備份，在后續的項目中再將數據集中存儲到總部，在總部通過對備份數據的恢復，可以很直觀看到有效的數據，如直接可以打開文件等；

3、 為后續總部構建大數據平臺，對數據進行深度挖掘提供數據基礎；

4、 考慮到廠區與總部之間有限的網絡帶寬，需要在各個廠區本地進行數據去重（利用重復數據刪除功能），在后續的異地備份容災中將另外重新構建一條新的備份網絡，專用于數據的異地備份；

5、 滿足一體化的數據集中備份存儲建設需求，進行統一的管理；

三 項目總體解決方案

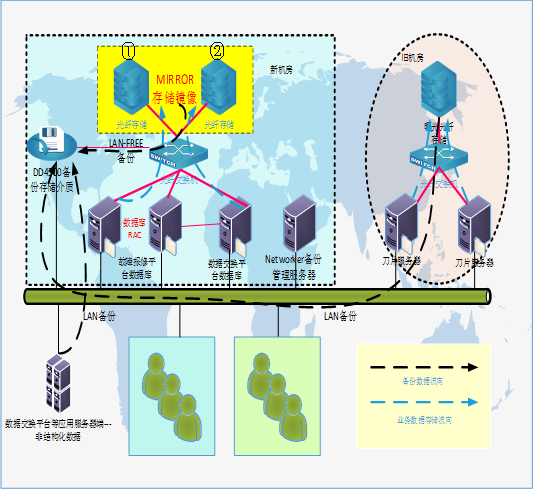

1、方案拓撲圖

2、  方案設計說明

此次采用ORACLE RAC+ 賽門鐵克（Symantec）StorageFoundationHA建立本地容錯機制，雙機集群使用ORACLE RAC，存儲設備采用高端的光纖磁盤陣列以及EMC的Datadomain+NETWORKER為基礎的備份方式，可以為大型行業用戶提供不同級別的數據備份解決方案，具有統一管理、彈性擴展、成本可控等特色，有效地解決了大型企業用戶在數據安全運維方面的諸多需求難題。

基于ORACLE RAC群集節點內通過心跳檢測對方狀態，周期性發送主服務器偵測信息給備份服務器，一旦信息停止，備服務器立即接管主服務器角色對外提供服務，實現數據庫服務器快速切換，保證應用不間斷，減少因為宕機造成的損失。

數據庫服務器采用LAN網絡與用戶建立連接。集群對于網絡用戶是透明的。ORACLE RAC群集對外提供一個虛擬的IP 地址，任一用戶需要訪問數據庫服務器，只需要訪問該IP地址即可；當后臺有一臺服務器出現故障時，另外一臺服務器會自動將其網卡的IP地址替換為虛擬的IP 地址；這樣，用戶的訪問不會因為一臺服務器出現故障而斷掉。

存儲設備通過建立相同的磁盤組并在磁盤組上建立卷，通過利用賽門鐵克（Symantec）StorageFoundationHA軟件將跨越陣列的卷做成鏡像。數據在寫向生產文件服務器的同時也寫向備份服務器，通過這種容錯機制，即使一個LUN故障，另外一個LUN也可以持續工作，不間斷對外提供服務。假設其中一臺數據庫服務器LUN所在磁盤組磁盤故障，磁盤更換后，數據將通過增量方式迅速恢復。

3、  方案優勢

2  融會貫通的平臺

總廠區是整個平臺的核心，通過在總廠區部署備份管理平臺，可以靈活地滿足平臺共享、分層管理、節點自助服務等各種需求，解決分布式機構各種不同的管理需求。

ü  可以滿足多分支機構節點的集中備份平臺建設和管理 （統一策略、授權、容災等）；

ü  備份節點基于備份軟件、備份存儲柜產品，通過相關技術接入備份管理平臺。

2  多服務等級的備份節點

?  數據備份節點

ü  數據備份節點基于備份軟件或備份存儲柜產品，可以支持Windows、Linux和Unix操作系統環境的集中備份；支持文件、郵件及主流數據庫應

 用的熱備份等功能；

ü  作為備份節點，可以通過管理平臺進行統一管理、授權、托管、異地數據容災。

2  更安全更強保護能力的平臺

采用獨有的安全備份技術極大的提高了分布式機構備份容災的安全需求：

ü  安全傳輸和存儲確保異地備份容災的安全性，基于節點內重復數據刪除技術，減少異地容災的數據傳輸量，節省帶寬；

ü  安全訪問與驗證技術確保系統平臺的管理和操作安全性，幫助提升管理和操作的安全性；

ü  節點間異地數據和應用容災，既提升了分布式機構數據保護的等級，也節約了統一規劃和部署的成本。

2  提升管理靈活性

ü  基于系統中心進行集中策略的分發和統一管理，可以簡化多分支機構備份容災的管理復雜性；

ü  通過分支機構的備份系統委托平臺管理（托管），解決分支機構不具備或者不需要單獨備份容災管理員的情況，提升管理靈活性。

2  靈活的擴展性

ü  基于規模的授權模式，幫助解決不斷變化的環境、服務器、應用的保護需求，隨著容量和規模的增加，不同的規模授權可以平滑升級，幫助減少平臺升級風險；

ü  通過多節點類型接入，既可以接入數據備份節點，不同的節點可以根據需求切換升級，幫助管理員解決不斷增多的節點、變化的保護對象和數據量需求；

2  完整、具有前瞻性的備份系統改造方案

EMC建議的備份系統改造方案不但能夠為現有的業務系統提供可靠有效的數據保障，并且滿足IT規劃后的備份需求。

2  重復數據刪除技術，解決了備份數據爆炸性增長帶來的問題。

Data Domain具有總體超過20倍的重復數據消除率，解決了整個信息系統備份數據爆炸性增長的所面臨的難題，其與Networker智能的克隆整合，非常方便實現遠程容災，解決了備份作業與克隆作業沖突的問題，使得業務數據可以得到及時保護。

2  設計理念先進，使用可靠的架構和硬件設備。

Data Domain的本質是一套存儲設備，其架構和性能決定了整個備份系統是否穩定，數據是否安全。Data Domain的后端存儲采用RAID6技術的磁盤陣列。

2  數據安全更有保障

Data Domain 獨有的數據無損架構，包括、RAID-6保護機制：每組盤有兩個熱備盤做保護，NVRAM斷電保護技術、連續的故障檢測和文件系統自我修復技術等保障備份數據的完整性與可用性。

2  更好的擴展性

Data Domain存儲設備非常方便實現擴容。
